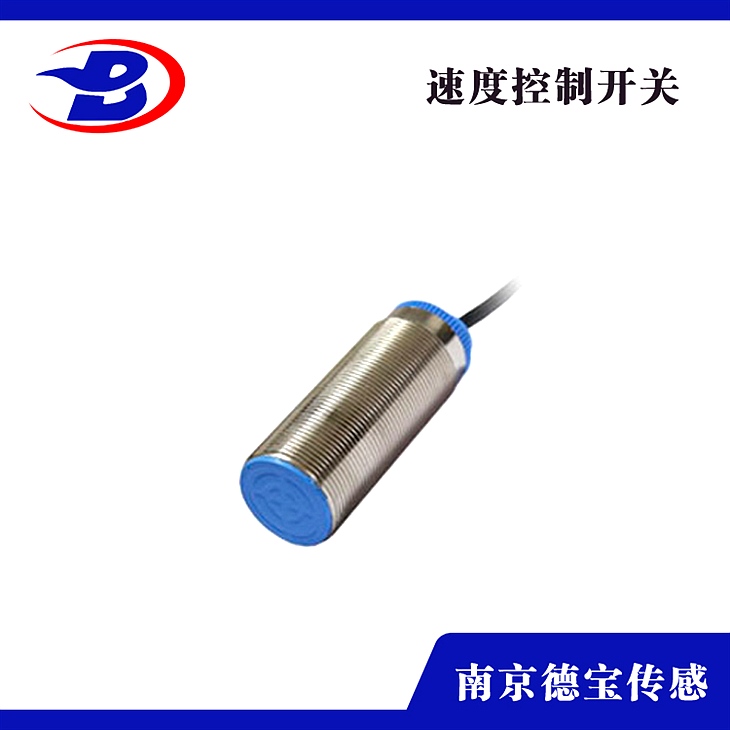

DOB-SNDZKT/L-4速度开关安装说明
DOB-SNDZKT/L-4速度开关装置阐明
技术参数
1、工作电源:24VDC/110VAC/220VAC
2、绝缘电阻:>500MΩ 输出信号:开关量信号
3、环境温度:-20℃~+60℃ 环境湿度:小于90
4、外型尺寸:Ф30×115mm
5、重量:0.5Kg
6、跳脱时间:3-17秒
7、响应时间:<2mS
8、检测间距H2:≤8mm
9、工作间隔H1:≥20mm(10mm/埋入式/二线)
装置阐明
1、一切的传动安装、如螺旋保送机、提升机、皮带保送机,拉链机、等都应在其被传动处(机器尾端)停止装置。
2、机械装置工序,拆下端盖,在端盖钻≥Φ12孔,在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架在轴头上钻Φ5.1孔,攻丝M6、深10-15mm
装置及接线
1、本安装装置时,使其轴线处于程度位置。
2、将装置支架衔接在胶带机中间架上,然后用螺栓将本安装固定在支架的装置板上即可。
3、 本安装带有1.5米左右的四芯橡套电缆,用户依据标号接线即可。1、3为常开接点,1、2为常闭接点。
当胶带机启动后运转到正常速度时,接点转换,接点1、3由闭合转为常开,接点1、2由断开转为常闭,此时为正常运转状态。假如胶带发作打滑,带速降至正常速度的之70左右时,接点再次转换,接点1、3闭合,1、2断开,此时为打滑状态。
4、由于常闭至常开的转换过程对应的速度差值较大,所以用户可选择运用常开(或常闭)之一种并在订货时阐明,如无请求,我厂将按常开点调试出厂。
5、本安装出厂时已依据带速及打滑率调整好,运用时勿需再调。
6、本安装为非差动式,故在胶带机启动或停机过程中应不投入或投入无效,并应在控制线路设计中予以***。
