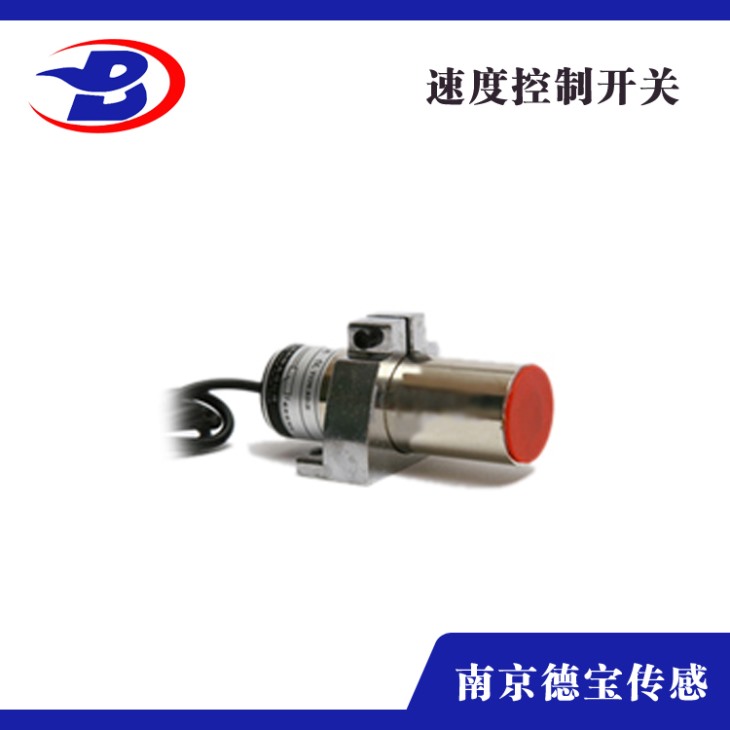

齿轮速度开关

齿轮速度开关

产品详情

一、产品概述

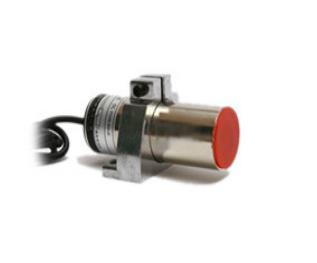

DOSD-II型旋转探测仪(俗称低速开关、速度开关、亦称转动传感器、打滑开关保护装置)。该产品对电机及机械传动装置常出现的堵转、卡转、超载、慢转,皮带打滑、传动链(带)脱落、传动轴断裂等电气及工艺出现的故障均能有效及时的处理。可起到保障生产,维护设备的作用。





二、产品用途

广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。


三、工作原理

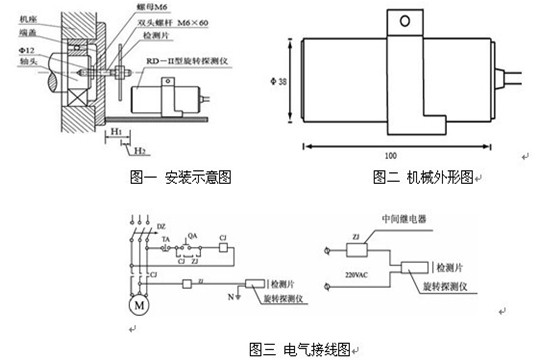

DOSD-II型旋转探测仪安装在被传动轴旁,被传动轴装有检测片(参见图一)。当电动机运转时,通过传动装置驱使被传动轴转动,被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号,此时旋转探测仪为闭合状态,通过串接中间继电器的自保触头使交流接触器吸合(参见图三)交流接触器主触头闭合使电机转动。当设备发生卡转,堵转、皮带打滑、传动带脱落故障时,被传动轴将慢转或停转,此时检测片也随之慢转或停转,RD-II型旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺指定时间内(5秒)未接收到转动信号,旋转探测仪将由闭合状态转为断开,中间继电器也断开,交流接触器断开及时停机,可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。


四、产品特点

1.结构简单实用、性能稳定可靠

2.防尘、防震、防潮

3.体积小、重量轻、寿命长

4.输出信号既可与现场设备联锁使用,也可送达微机控制系统

5.性价比高,安装方便,免维护

6.特别适用于生产环境恶劣的场所


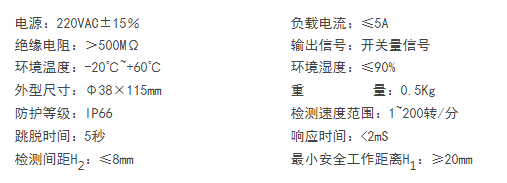

五、技术参数


六、安装说明

所有的传动装置、如螺旋输送机、提升机、皮带输送机,拉链机、破碎机等都应在其被传动处(机器尾端)进行安装,见图一。

注意:图一中旋转探测仪的安装位置视具体情况而定,不必拘泥于此图,在不影响正常工作的前提下只要满足“单位时间内给探头间隔均匀的脉冲信号”这个条件即可。

 机械安装工序:

1.拆下端盖,在端盖中心钻≥Φ12孔,在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架

2.在轴头上钻Φ5.1孔,攻丝M6、深10-15mm

3.旋紧双头螺杆

4.装端盖

5.装检测片,H1≥20mm并用螺母固定

6.安装旋转探测仪、调整H2=4mm

有些机器的被传动轴较长,伸出端盖以外,针对此类情况只需将检测片制作成匝形固定在轴头上即可(请注意检测片的平面与旋转探测仪的探头平面保持平行。如安装在金属底座上,为防止磁性材料强干扰造成设备无法启动,请特别注意H1的距离)。

电器接线:RD—II型旋转探测仪和中间继电器串联使用(见图三)。中间继电器线圈耐压220V,电流5A。

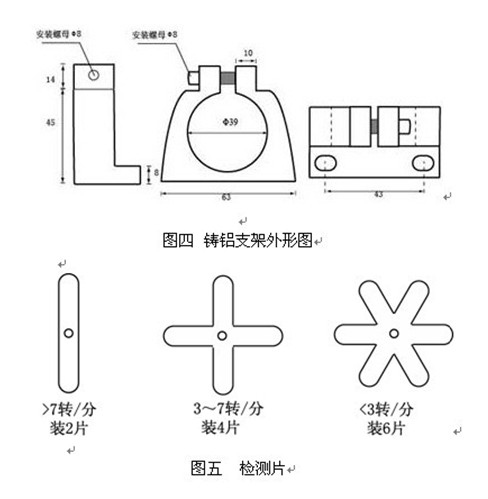

检测片:材料普通铁皮,叶片数量为2叶、4叶、6叶,检测片尺寸l00×10×2mm。

跳脱时间参考公式:T>[60秒×1.1(恒定值)]÷检测片数÷被传动转数(X转/分钟)。



七、注意事项

1.严禁未接中间继电器直接串接220V电源,如因直接串接220V电源造成本产品损坏属“人为损坏”,不在免费保修范围内。

2.如安装在金属底座上,为防止磁性材料强干扰造成设备无法启动,请特别注意H1的距离。

3.H2的安装距离最好在4mm左右,防止外部原因造成H2变动。

4.露天安装RD-II型产品尽可能安装防雨罩,可延长本产品使用寿命。

5.产品包装盒及产品壳体均标有跳脱时间。



八、选配件说明标配

Φ6双头螺杆、并帽螺丝、垫片、检测片。选配:继电器。


九、订货须知

方便您快速、准确的选购所需产品,请在购买前提供具体的设备类型、具体转速、安装结构、是否选配继电器等参数,我们将为您推荐最合适的产品。
