高频速度开关闭合状态转为断开XD-TC-A2/10mm 速度传感器

高频速度开关闭合状态转为断开XD-TC-A2/10mm/

扼要阐明

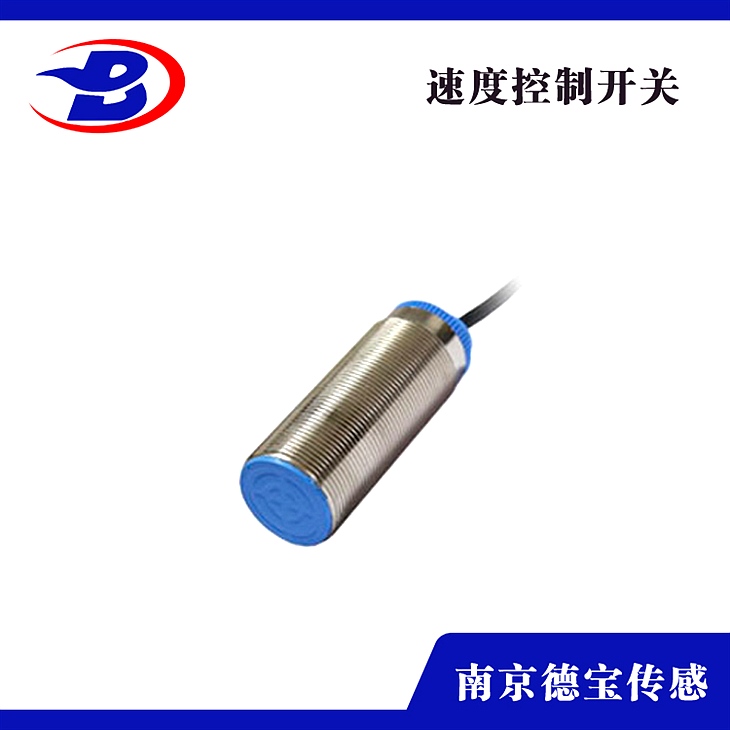

跑偏开关、双向拉绳开关、霍尔开关、气缸磁性开关。， 速度开关SK-G220V，SN：10mm，直径30mm是应用电感感应原理检测设备的“正常旋转”或“异常慢转、停转”。有“自辨认正常转速”的智能功用，属真正的欠速开关。当设备呈现异常，转速于正常转速的三分之二时，输出“异常慢转”信号。可为计算机及时反应设备的运转状况；也可直接用于设备维护。应用于提升机、皮带机、等机械传动设备因电器、机械故 障惹起的慢转或停转，以便及时处置，到达维护设备、保证的目的。

调整：

调整传感器预置频率（速度）：运用15圈的电位器，

顺时针为预置频率（速度）减少

逆时针为预置频率（速度）增加

小装置间隔（mm）

e>=30                               d>=30,h>=0               e>=30                      d>=30,h>=0

主要用于检测带式保送机,在运转中呈现的胶带与滚筒之间的打滑。本安装采用比拟的方式对胶带额定速度和从动滚筒线速度（即保送带实践运转速度）来检测保送带打滑的数据。并且可以及时发出报警及停机信号，避免保送带打滑形成事故和损失，亦可用于多条保送机联锁起动和停机。非接触式速度监控传感器装置在从动滚筒一端，与保送带不接触，防止了对保送带的损伤和接触不良形成的误差。本安装的主机为单片计算机系统，有较的智能化水平和牢靠的工业性能。适用于煤矿、冶金、电力、化工、交通等行业。

特性：

1.非接触，无运动部件、无磨损、寿命长、维护费用、适用于环境恶劣

2.一体化构造，免设置、调试，装置简单

3. 体积小、重量轻、寿命长

4. 有负载短路维护功用——误将旋转探测器直接接电源不会损坏旋转探测器

5. 输出信号既可与现场设备联锁运用，也可送达DCS控制系统

6. 配有状态指示灯。设备正常运转时，指示灯“闪烁”；停机时，指示灯“常亮”

7.跳脱时间可调0.5-18S.

工作原理：

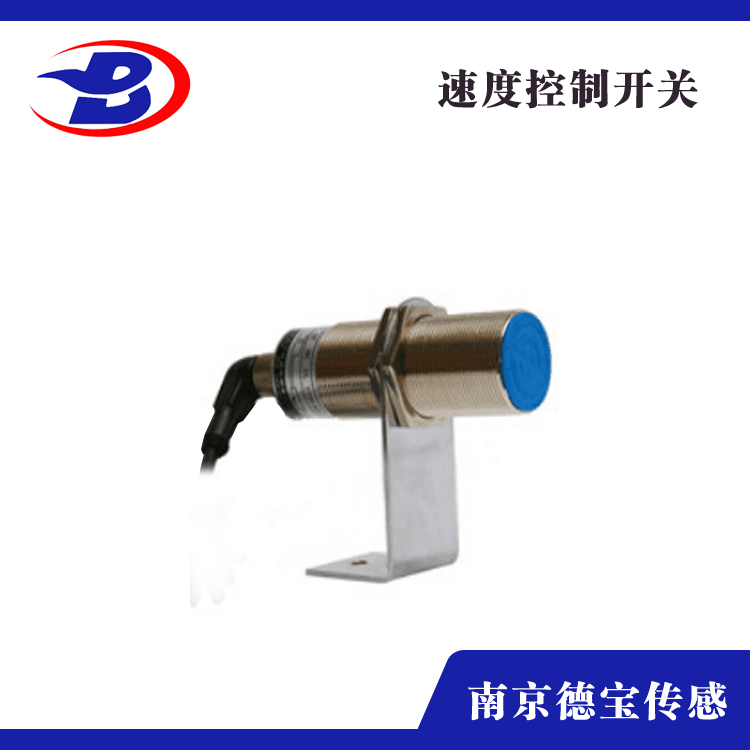

旋转探测仪不同于接近开关主要区别在于内部装有延时电路，他可依据被动轴不同的转速调整内部延时来到达维护设备的卡死堵转，旋转探测仪装置在被动轴上如图1他是经过装在被传动轴上的检测片，应用电磁感应的原理给速度开关脉冲信号（当检测片转动到离速度开关4-8毫米间隔时为一个脉冲），以图一为例：通电霎时速度开关经过串连的继电器使继电器吸合延时为设定的秒数，设备被动轴转动一圈需求给速度开关两个脉冲，假如速度开关设定在8秒，设备转动一圈小于8秒，速度开关经过串连的继电器无动作（继电器坚持吸合），当设备转动一圈大于8秒，速度开关以为已发作卡死堵转，经过串连的继电器使电继器跳脱(继电器断电)，维护设备。

动作原理

本传感器的输出信号由一个比拟器处置，而被检测物体的运动也产生一个振荡频率Fc，它进入比拟器，与预先规则的频率Fr比拟，开关的电路输出，在Fc>Fr时为闭合状态，而Fc

系列速度传感器普通于监测速也是物体运动速度于予置速度时，惹起它的开关输出断开。

速度开关SK-G220V，SN：10mm，直径30mm分离了西门子传感器的技术和速度传感器的实践应用开发而成（又名速度传感器、速开关、速度开关、打滑开关）。本产品主要用于皮带保送机、提升机、螺旋保送机、 研磨机、破碎机、泵、离心干火机、搅拌机和除尘器等转动设备，对皮带打滑、皮带断裂、卡转、慢转、动轴剪切和过载、传动链（带）零落等机械毛病能及时处置，起到维护设备减少损失。
