南京德宝热金属检测器

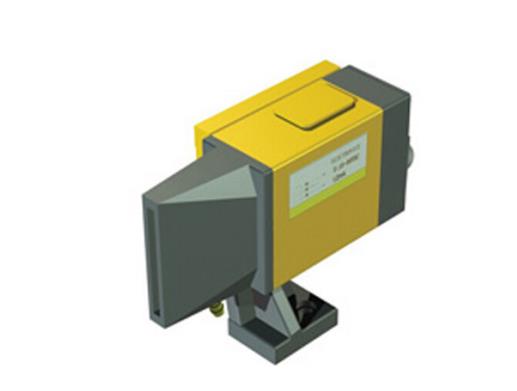

热金属检测器DOB-HMD5系列
HMD热金属检测器主要用于冶金工业系统中,通过对高温工件的检测,判断工件的运动位置,输出一控制用开关信号。
它具有以下特点:
(1) 可在较恶劣的环境下工作(如高温、潮湿、水雾,粉尘等恶劣环境中)。
(2) 可长时间连续可靠工作。
(3) 本检测器为电源、控制器、输出一体化,安装方便。
灵 敏 度:顺时针旋转,由低到高;
保 护:直流输入极性保护,电平输出短路及过载保护;
操作角度:方位角±45°,俯仰角±45°;
激光瞄准:根据用户要求,可加装红色激光瞄准装置,便于安装调整。

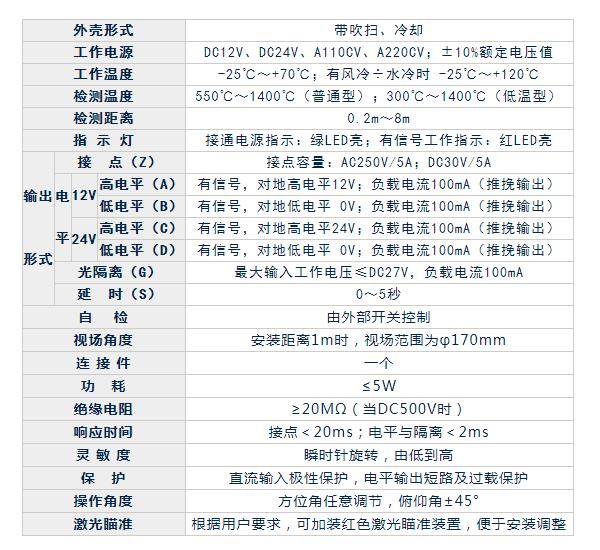

技术指标:
工程安装:
视场角度:
本检测器在现场安装时,可根据视场范围,还料品种来设置距离,用目测法对准。
HMD热金属检测器均有一定的视场范围,对于任何一种HMD均应有保证被测物体移动范围在HMD的视场内。

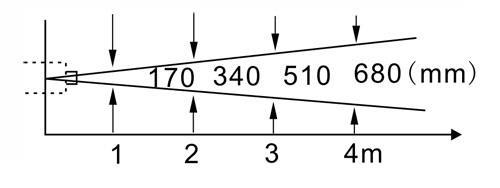

HMD检测视场范围和设置距离参照表如下图,视场范围如有特殊要求,可定制。
光栏:
为了使HMD能适合各种条件工作,配有四种光栏板(Φ2、Φ4、Φ8、Φ16),可用来改变视场范围的大小。
冷却接口:
冷却接口是用来通冷却水的,在检测器安装位置周围温度达到70℃以上时,要进行水冷,水压为0.3MPa。
吹扫接口:
检测器视场内水汽、烟尘时,检测器灵敏度降低,设置时应尽量注意。为了防止这种现象,防尘筒的吹扫口应加上0.3MPa压缩空气。
配线:
a、从检测器到电气室的电缆应尽量使用屏蔽电缆。
b、检测器到控制室连接的电缆,要在200m以内,不可过长。
c、电缆经过较高温度区时须采取安全防护措施。
输出接线:
电平输出:

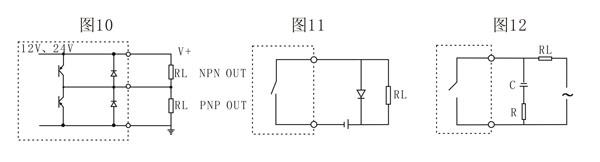

电平输出采用NPN / PNP晶体管推挽输出,如图10所示,但同一时刻只能接一种负载。
电平输出的负载允许有两种形式:阻性负荷和感性负荷。能提供的最大负载电流为100mA。
附件使用:
接点输出:
冷却接口是用来通冷却水的,在检测器安装位置周围温度达到70℃以上时,要进行水冷,水压为0.3MPa。
接点输出的输出级为继电器的接点,使用时间注意,不要让负荷的最大工作电流超过接点容量所允许的电流量,负荷的功率也不得超过接点容量。
接点工作有两种方式:直流方式和交流方式。在两种方式下对负荷的性质未能加限制,可接入阻性负荷或感性负荷,但是这两种方式下使用上略有不同,如图11所示,是直流方式的接线法,图12是交流方式的接线法。
在直流方式使时,对于感性负载,应如图10虚线所示加接续流二检管,续流二级管选用0.5 A,三倍以上负载电压。
在交流方式工作时,对感性负载,应如图12中所示,加接R、C吸收电路。
隔离输出:
隔离输出是输入信号经过光电隔离输出的,它的输出级采用NPN/PNP 型晶体管输出形式供用户选择使用。

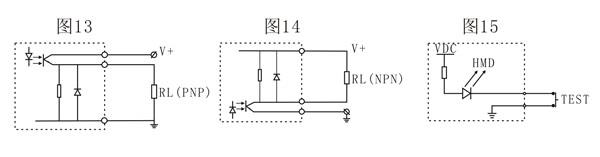

隔离输出接线如图13(PNP接线方式)和图14(NPN接线方式)所示。
自检:
电气插头中没有两根自检线,通过外部开关短路接这两根线,使内部红外发光管点亮,即可实现自检功能。
注:如要光隔离输出或其他特殊要求说明,可定制。
