磁致伸缩位移传感器介绍

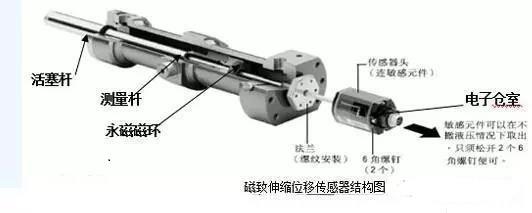

一种磁致伸缩位移传感器，通过内部非接触式测控技术检测主动磁环的位置，测量被测产品的实际位移。利用磁致伸缩原理，通过两个不同磁场的交集产生一个应变脉冲信号来测量位置。测量元件是一种波导，其中传感元件由一种磁致伸缩材料制成。测量过程由室内电子电流脉冲传感器产生，电流脉冲在波导管上传输，在波导管外产生圆形磁场，当磁场与设置在波导管上的位置变化时，由于磁场的环形交叉，由于磁致伸缩效应，波导管会产生应变机械波脉冲信号，应变机械波脉冲信号以固定的声速传播，很快就被电子室探测到了。

这种应变机械脉冲信号在波导管中的传输时间与有源磁环与电子室之间的距离成正比，通过测量时间可以高精度地确定这个距离。由于输出信号是真实的值，而不是比例或放大的信号，因此没有信号漂移或可变值，更不用说周期性重新标记了。

磁致伸缩位移传感器是一种基于磁致伸缩原理的高精度、长行程位移传感器。它采用内部非接触测量方法，通过测量磁环的活动度，与传感器本身没有直接接触，不受摩擦、磨损，因而其使用寿命长，环境适应性强，可靠性高，系统自动化工作方便，即使在恶劣的工业环境中，如易受油污、灰尘或其他场合污染），也能正常工作。该传感器采用高科技材料和先进的电子加工技术，可用于高温、高压、高振荡环境。传感器的输出信号是位移值。即使电源中断并重新连接，数据也不会丢失，更不用说重置为零。由于传感元件是非接触式的，即使反复检测也不会对传感器造成任何磨损，大大提高了检测的可靠性和使用寿命。其行程范围可达3米以上，标称精度为0.05%F·S，1米以上传感器精度可达0.02%F·S，重复性可达0.002%F·S，因此得到了广泛的应用。
