速度传感器的分类介绍

1.霍尔式速度传感器

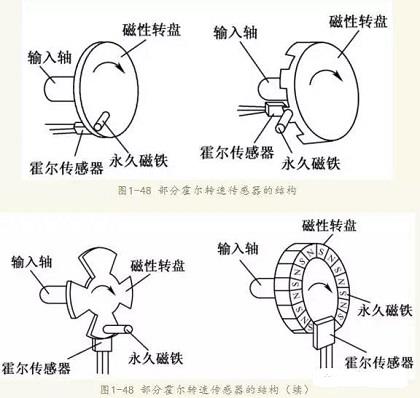

它由霍尔开关集成传感器和磁力转台组成。霍尔式速度传感器的各种结构如图1-48所示。将磁轮输入轴连接到被测轴上，当被测轴旋转时，磁轮旋转，固定在磁轮附近的集成霍尔开关传感器可以在每个小磁铁上通过产生相应的脉冲，检测出单位时间内脉冲的个数，就可以知道被测物体的速度。传感器的分辨率由磁性刻度盘上的小磁铁数量决定。见图1-48。

2.磁电式速度传感器

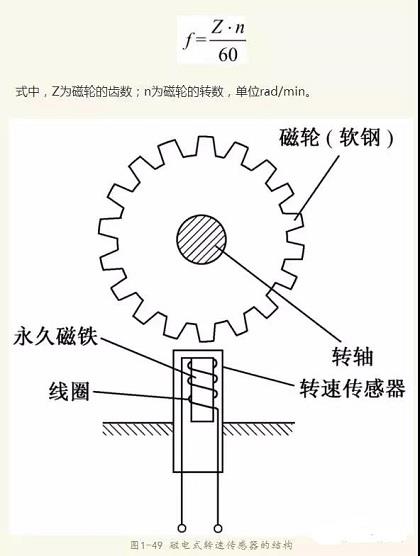

磁电式速度传感器的结构如图1-49所示。它由永磁体、线圈、圆盘等组成。圆盘上加工有齿形凸起。圆盘安装在被测轴上，并随轴旋转。当轴旋转时，圆盘的凹凸轮廓会导致圆盘和永磁体之间的气隙发生变化，从而导致由永磁体组成的磁路中的磁通量发生变化。当感应线圈的磁通量通过磁路时，会感应出幅度的脉冲电势。其频率如下：

3.光电速度传感器

光电速度传感器有直接式和反射式两种。直接输入轴与被测轴连接，光线通过光阑盘和槽板照射在感光元件上。当光圈旋转一次时，感光元件接收光的次数等于圆盘上的开口数。当孔数为M时，记录过程时间为T秒，总脉冲数为N。
