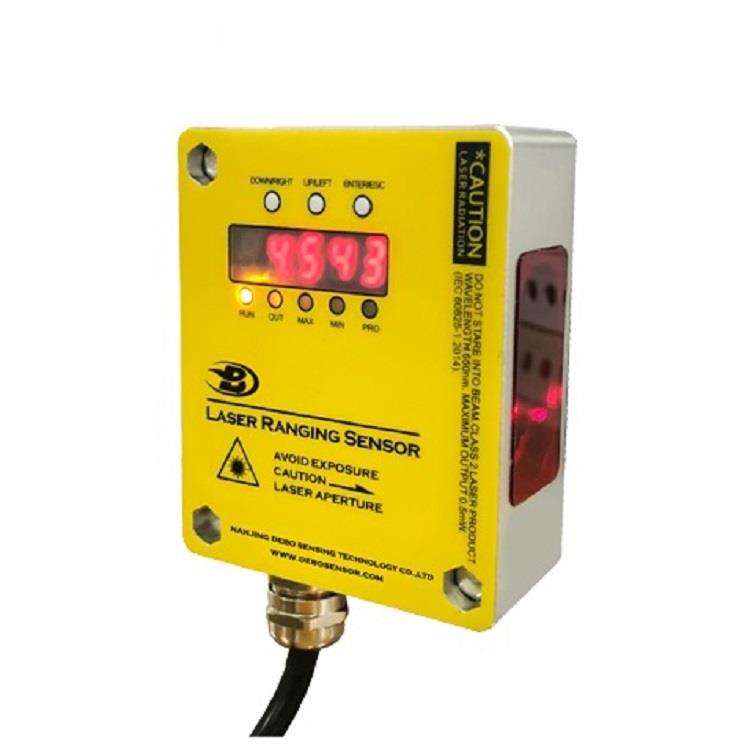

激光测距位移传感器的组成及测量方法介绍

目前,激光测距位移传感器技术是一种高速、高精度的性能检测应用。先进的激光传感器包括一个坚固的独立外壳,激光发射器,线性成像仪和用户可配置的输出特性。无需外部控制器即可调节激光传感器。操作员可以轻松地将激光传感器放置在所有位置,包括无法接近的设备范围或恶劣环境,并为其他应用进行所有需要的调整和配置。

线性成像仪是激光测距位移传感器的主要组成部分之一。线性成像仪是由成百上千个像素排列成一行。先进的激光传感器基于光学三角测量原理,与线性成像仪相结合。利用线性图像测量被测物体在传感器前的位置,终实现稳定的测量。激光发射器通过透镜向被测物体发射可见激光。激光同时从物体表面漫射反射,然后传感器上的接收透镜聚焦反射光,在线性成像仪上产生光电效应。

被摄体和传感器之间的距离决定了光通过接收透镜的角度,这决定了接收到的光将击中线性成像仪的位置。如果被测物体的距离接近规定的大范围,则光线将射到离激光发射器近的成像装置的末端;或者当被测物体接近规定的小范围时,光线将落在离激光发射器远的成像仪的另一端。线性成像仪上的灯光位置校准作业中的所有目标距离。接收到的光由模拟和数字电子器件进行处理,并由数字信号处理器进行分析。
