磁性接近开关如何连接负载？

负载又称“电器”，其作用是将电路中的电能转化为其他形式的能量，如光能、热能、动能等，然后再将电路中的电能消耗掉，以达到保护电路、避免电流过大和烧毁的作用。负载定义范围很广，小到电阻、电容，大到冰箱、灯泡、烤箱这些电器设备都可以称为负载。

如果由于电源电阻（Ro）小，短路电流（Is）大，导致电路未连接到负载进行能耗，导致电流电位全部落在电阻上，导致电路烧毁。

选择磁性接近开关的负载时，须从开关的三个方向判断为“磁簧式或电子式”、“两线式或三线式”，负载为“电感式或电容式”，以便为机器设备和磁力开关选择合适的负载，以避免燃烧。

[步骤1]确定磁性接近开关的类型和适用电压

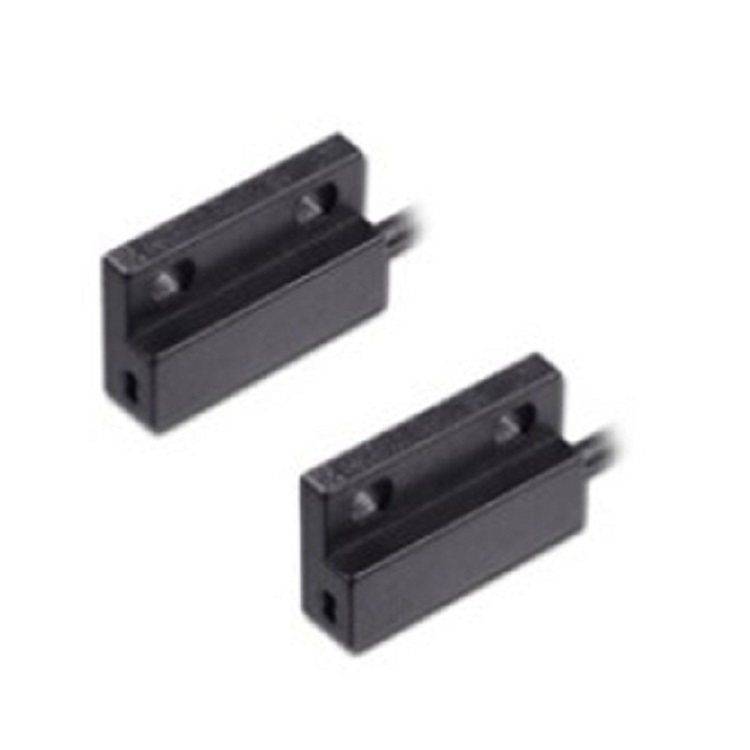

磁性接近开关分为两条技术路线，分别为磁簧式磁开关和电子式磁开关；由于两者的物理性质不同，在加载时应注意其适用的电压范围。

磁簧式磁开关：电压范围为5-240V（伏），常用于直流和交流，具有高压特性。

电磁开关：电压适用于5-30V直流，需要通过民用电源的负载使用到合适的电压范围即可使用，否则会造成开关烧毁。

（提示：选择电磁开关负载时，须注意负载连接后的电压计算。如果电路中的电压大于磁开关的额定电压，磁开关将被烧毁；降低温度，设备可能无法正常工作。）

要求技术人员进行计算，以确保连接负载时，电路电压保持在磁性开关使用的标准电压范围内。

[步骤2]确定磁性接近开关是双线还是三线

首先，磁性接近开关分为两线和三线两类。顾名思义，双线开关只有两条线，正极和负极。这是磁开关系统的新申请表。它不需要额外的输入电源，可以直接与设备的电路串联。

三线制开关分为NPN/PNP两种不同的系统，亚太和日本大多使用NPN，欧洲常用PNP，但它只是一种习惯，而两线制电子则不同，多为一条信号输出线（黑线）。

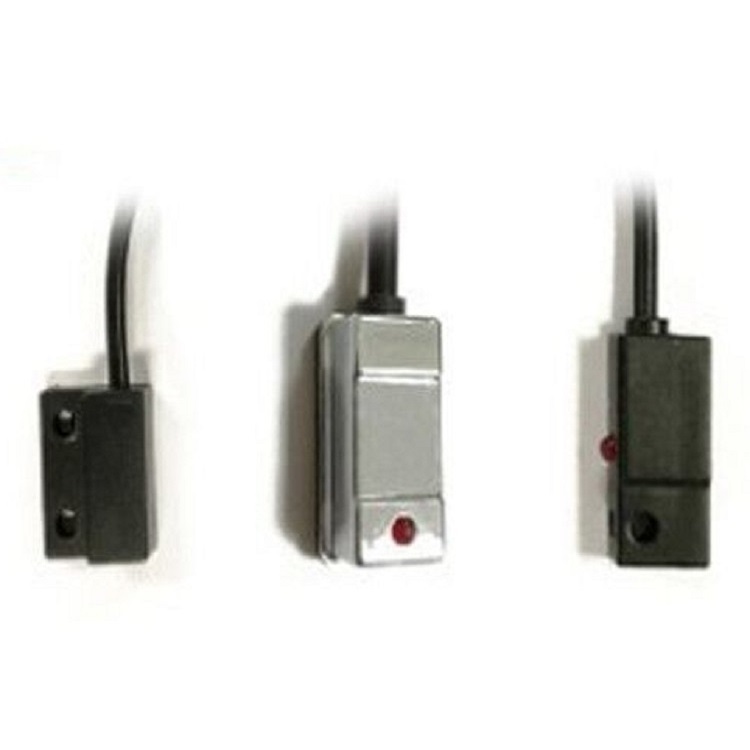

双线磁性接近开关

当连接双线磁性开关的负载时，只有计算的负载值与正电势串联。只有当设备与负载连接且使用直流电源时，才能使用开关。否则，开关可能会烧坏。
