如何判断槽型光电开关的好与坏?

现在,各种光电开关在自动监控、自动控制、自动计数等生产领域得到了广泛的应用。在实际生产和维护中,根据光电开关的工作原理,使用两个万用表快速判别槽式光电开关的质量。现在以电动绕线机计数槽光电开关(也称为“凹面光电开关”)为例,介绍测试方法。

首先将万用表置于R&T档;100块,两个仪表分别测量C和E的正、反向电阻应为大,否则已损坏或性能变差。将黑色标记放在脚C上,红色标记放在脚E上,然后将另一个万用表放在R&TImes上。块1,黑色铅笔在一英尺,红色铅笔在K英尺,使用万用表内部电池电压使光电发射管工作,此时,C、E英尺电阻立即降低到一个较小的值。拆下针脚A和K,针脚C和E的电阻值立即返回大。

如果黑色铅笔在K脚,红色铅笔在A脚,那么C、E电阻值不变,可以判断槽光电开关基本正常。将脚A和脚K的万用表设置为R&TImes;LO或R&TImes;100挡时,C、E脚的电流值会逐渐增大,这主要是随着万用表电阻档位的增大,其工作电流的电挡“输出”随之降低,使得小电流通过光电管,红外发射能力减弱,光电接收管上的电阻随着增大,也可以进一步证明光电开关正常。需要注意的是:如指针式万用表,另一种使用数字万用表,测试应为数字万用表带C、E脚,指针式万用表带A、K脚。这是因为数字万用表的二极管块或电气块只能提供很小的电流,不足以使变送器管中的光电开关正常工作。

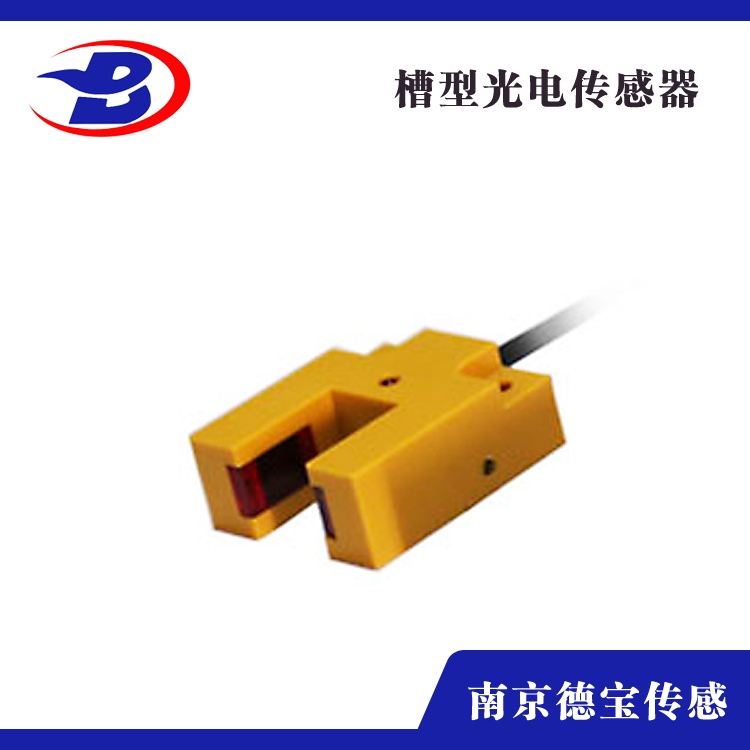

在实际应用中,光电开关的大小和形状因使用场合不同,使用方法也不尽相同。槽式光电开关通常为标准的凹面结构,光电发射管和接收管分别位于凹面凹槽的两侧,并形成光轴。当被测物体通过凹槽阻挡光轴时,光电开关产生被测开关信号。槽式光电开关可靠,适用于检测生产监控现场的高速变化。
