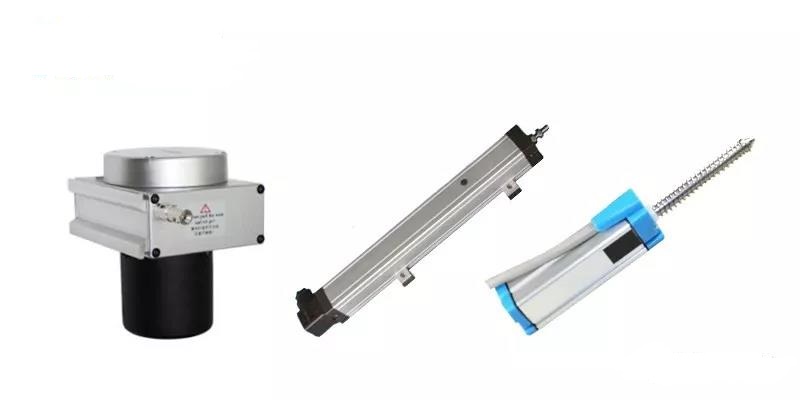

模拟量位移传感器的干扰因素及解决方案介绍

在硬件设计中，常用的是模拟位移传感器的信号采集，但往往存在各种干扰。模拟量受到干扰后，单片机采集的信号文本波形增大，测量精度降低。它直接决定着项目的成败。那么简单地说，造成这种混乱的原因是什么？

1.原理设计问题。模拟信号采集芯片供电系统文本波形过大，其滤波电路涉及不合理，隔离电路达不到位，滤波电路不靠近器件。

解决方案：为保证电源电压波形，滤波电路需靠近芯片或传感器；

2.PCB布板涉及的问题。当模拟信号接线时，模拟信号不被包裹在模拟地中，甚至信号线可能直接从电源线引出。

解决方案：在铺设电路板时，将GND绕在模拟信号线上。如果你有模拟接地和数字接地，你需要分别连接它们，并用0欧姆级联它们。

3.设备布局问题。如果有相应的2G/4G/Wifi/NBIO/Zigbee通信模块等无线模块，如果设计时布局位置不合理，则发射的无线信号会对模拟量产生很大的影响，而且辐射更容易影响到单片机的供电系统和复位电路电平。重启、关机、死机等不良现象。

解决方案：如果天线是车载天线，则需要将天线周围区域掏空，辐射方向应朝外，传感器和传输模块应分开放置，有条件的话可以给传感器安装屏蔽层。

严格控制干扰的几个方面

1、医疗行业，各种参数为了能够捕捉到人体，会用到很多传感器，而人体很多参数都很小，所以需要对信号进行放大，比如胎右、心电监护仪，如果在电路设计中，文波干扰源太大，就不能得到正常的波形和赋值，项目直接就会失败。

2.在仪器工业中，我们常用的万用表和示波器需要测量各种外部数模量，这些量是用来测量外部信号源的。通常需要测量UA电平电流和mA电压。在许多情况下，这些要求是不可用的。

信号干扰的原因是多方面的，根据不同的工程项目也不同。因此，在设计原理图和PCB图板时，应综合考虑电源、滤波、辐射、布局、电源频率等因素。设计合理。
