接近开关在数控机床上的应用

所谓接近开关,是指预先设定物体与接近开关之间的距离时,能够发出“动作”信号的开关。接近开关和物体之间无需直接接触。接近开关主要有霍尔式、自感式和电容式。在数控机床中,接近开关主要用于控制工作台行程、刀具选择和油缸等。

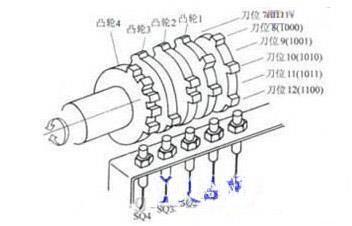

在刀架的刀具选择控制中,如下图所示,四个凸轮从左到右对应于接近开关SQ4~SQ1,形成一个四位二进制代码,每个代码对应一个刀具位置。例如,0110对应于6号刀具位置。接近开关SQ5用于奇偶校验,以减少错误。刀架每转动一个刀位,就发出一个信号,与数控系统的刀位指令进行比较。当刀架的刀位信号与指令刀位信号一致时,表示选刀完成。

霍尔传感器是由霍尔现象构成的传感器。当半导体如锗放在磁场中,向一个方向施加电流时,在垂直方向上会出现电位差,这就是霍尔现象。小磁铁固定在运动部件上,当该部件靠近霍尔元件时,会出现霍尔现象,从而判断物体是否到位。
