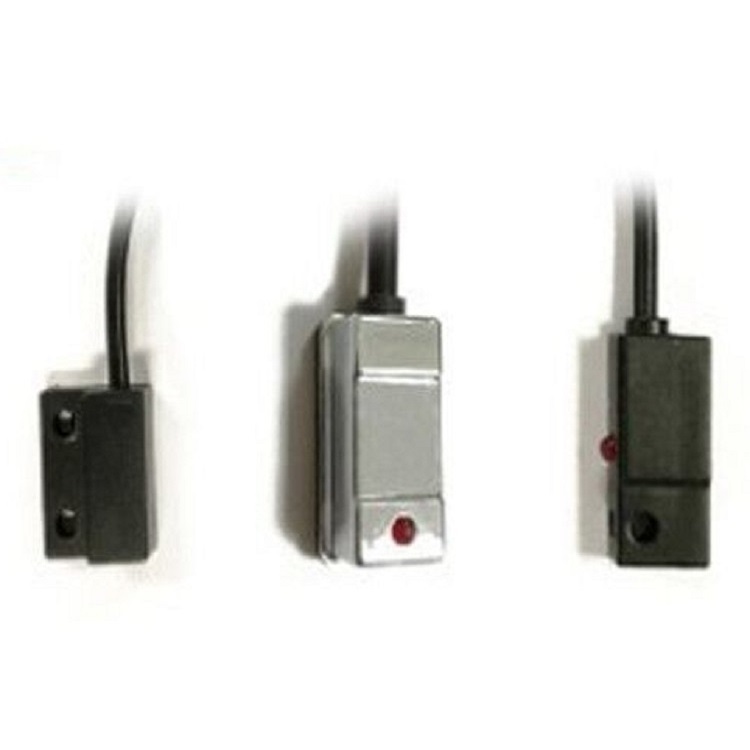

电子式磁性开关与干簧管式磁性开关的区别说明

从工作原理、生产工艺、性能参数等五个特点,快速了解固体电子磁开关与干簧管磁开关的区别。

1.工作原理

接触式磁簧开关:当圆筒内的磁环进入开关的感应范围时,在磁场的作用下,磁簧管内的两个金属簧片被磁化并相互吸引接触在一起,然后电路导通向控制器发出信号;当磁环离开开关的感应范围时,磁场开始减弱消失,两个金属簧片因磁场消失而分离,电路断开,开关没有信号输出到控制器。

非接触式电子开关:当气缸中的磁环进入开关的感应范围时,集成电路(IC)中磁电转换元件(磁电阻)的输出信号发生变化。该信号经放大器放大处理后,转换成磁开关的通断信号输出到控制器。

2.生产工艺

接触式簧片开关:由于注射温度高、压力高容易导致簧管的变化或损坏,通常采用人工灌装AB胶生产;一直存在产量不稳定、生产周期长等问题。

非接触式电子开关:通常采用注塑包装工艺;半自动化生产提高了生产效率和产量,具有生产周期短、质量稳定的特点。

3.诱导间隔

接触簧片开关:其感应范围(作用范围)由簧管的特性决定,一般在8-12mm左右,不能用于高精度定位场合。

非接触式电子开关:电子开关感应是通过磁阻IC来检测微米磁场的变化(0.001mm),灵敏度高,因此其感应范围(动作范围)是根据磁环的厚度来确定的,一般在4mm左右,可用于高精度场景定位。

4.电压范围的使用

接触式磁簧开关:适用于5-240V工作环境,可兼容交流和直流,具有耐高压特性。

非接触式电子开关:大多数电子开关适用于5-30V的工作条件,须与直流电一起使用。然而,市场上有新的电子开关,它可以承受高达240V的高压,并与交流和直流兼容。例如,ALF于2021年推出的“DFV”高低压抗电压电子开关。

5.感应速度

接触簧片开关:工作开关频率为200Hz,即磁开关完成一个完整的信号检测和输出需要5ms(ms)。如果气缸中的磁环通过磁力开关的速度超过5ms,磁力开关将检测不到磁环的位置,也不会发出信号。

非接触式电子开关:工作开关频率在1000Hz以上(有些芯片高达5000Hz),这意味着磁开关需要1毫秒(ms)才能完成完整的信号检测和输出。只要气缸中的磁环以至少1毫秒的速度通过磁开关,磁开关就能检测到磁环并发出信号。

6.优点/缺点总结

带接触簧片的开关:

优势:

1.可适用于较宽的电压范围,可适用于AC/DC,耐压可达240伏。

缺点:

1.磁簧玻璃易碎易裂,不经意碰撞或存放环境不当都会使灵敏度发生变化,使用时容易失效,更加细腻;

2.机械结构动作时间长,材料会疲劳,开关寿命短;

3.当磁场强或磁环强时,开关容易误操作。当磁环的磁场弱到低于金属簧片的小磁化值时,开关将不工作。

非接触式电子开关:

优势:

1.感应点准确,反应速度快,开关不会误动或不动作;

2.抗振动、抗冲击,具有较高的防护等级,比簧片开关使用寿命提高300%;

缺点:

1.市场上常见的电子开关只适用于30V(伏特)以下的电压;
