磁性接近开关如何实现双极检测？

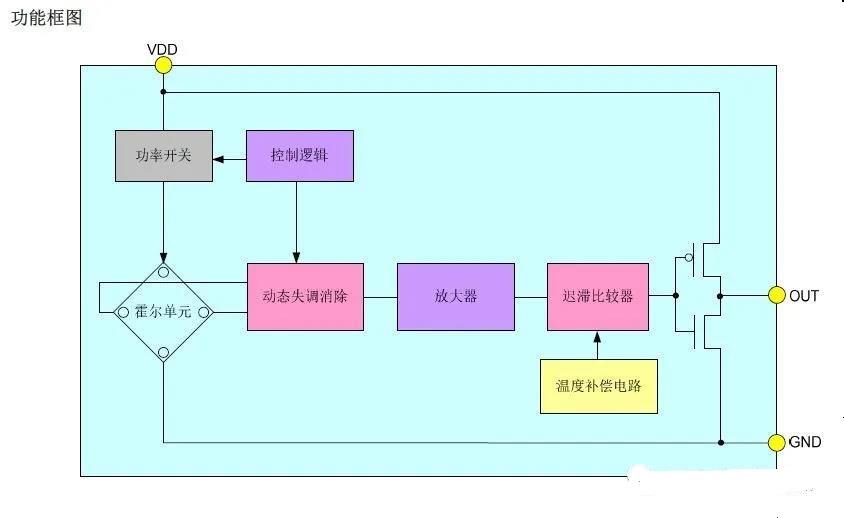

芯片封装中的磁性接近开关没有统一的标准，也可能由磁铁的s极或N极触发。当磁铁嵌入固定时，用户在维护和更换时需要区分磁铁的极性，使用起来不方便。双极性磁接近开关不需要区分磁极性，具有很大的灵活性和方便性。例如，全极性霍尔开关有一个磁场来区分所有极性。只要磁场的北极或南极靠近，它就可以打开。当磁场被抽离时，输出关闭。与其他霍尔传感器不同，霍尔传感器不需要特定的北极或南极来操作，该组件识别磁极的难度较小。产品采用动态偏移技术，可除封装应力、热应力、温度梯度引起的偏移电压，提高器件一致性。

磁接近开关是一种单极霍尔效应开关集成电路。它的一个感应面对磁铁的S极极为敏感。假设这个表面是S平面，那么另一边对北极非常敏感。

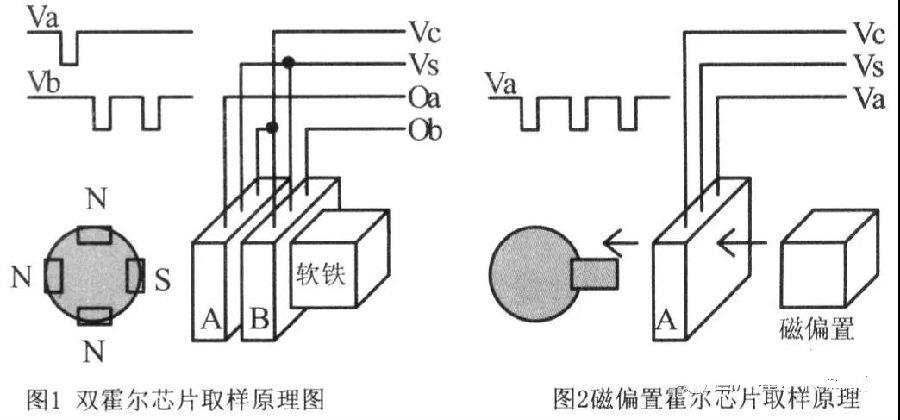

这两个开关A型和B型磁接近开关芯片堆叠在一起，压合一个芯片在前面，S朝外，芯片在B和N面朝外，两个芯片的0、0B开路连接作为输出，共用同一电源，并封装在一个铜制罗盘器件中，作用是使芯片表面朝向磁极N或S、 结构原理，见图1。

由于A芯片和B芯片来回堆叠，磁场须穿过B芯片的敏感表面，因此B芯片的灵敏度会明显降低。实验证明，磁体对底部B芯片的触发距离比A芯片缩短了约1.5mm。为了补偿B芯片灵敏度的降低，可以在其后面加入少量的铁磁材料。稀土磁钢的磁场可以无补偿地通过A芯片触发B芯片，当S极靠近传感器时，A芯片输出；当N极靠近传感器时，B芯片输出。这样，不管磁铁的哪个磁极靠近传感器，不管磁铁的极性如何，都会有芯片输出。双极性开关霍尔效应传感器的优点是不需要关心磁极性，传感器具有很强的互换性，易于更换和维护。缺点是使用两个芯片的成本略有增加，B芯片的工作距离略有缩短。
